МБС-10
Альтами СМ0745

* — Сравнение микроскопов МБС-10 и Альтами СМ0745

Почему МБС-10 и Альтами СМ0745?

Если российским специалистам, использующим стереомикроскопы в своей работе, задать вопрос “Какой самый популярный микроскоп?”, то скорее всего самым популярной моделью окажется МБС-10 и его более ранние версии.
И это справедливо, так как в советское время МБСы разошлись по стране огромным тиражом. Его использовали и в ювелирной промышленности, и в медицине, и в геологии, и в электронике, и еще в целом ряде направлений науки и техники.
Сегодня МБС-10 многими считается проверенным и хорошо зарекомендовавшим себя прибором. Хотя есть и совсем свежие отзывы от пользователей, которые сообщают о снижении качества стереомикроскопов МБС-10 последних лет выпуска.


Альтами СМ0745, как нельзя лучше, подходит в качестве современного аналога микроскопа МБС-10 и его более старших собратьев (МБС-9, МБС-2 и т.п.) по ряду причин.

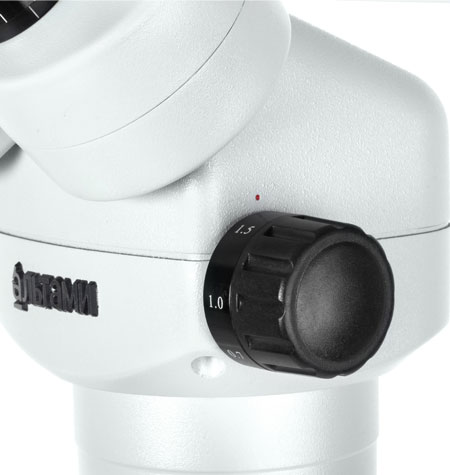

Во-первых, система плавной смены увеличения - это то качество, которое просто необходимо иметь в арсенале современному стереомикроскопу.

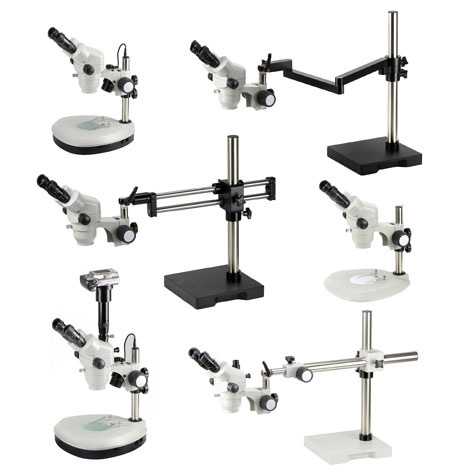

Во-вторых, Альтами СМ0745 отличается огромным выбором комплектующих, дающим возможность собрать комплект подходящий каждому конкретному пользователю, решающему свои, часто уникальные, задачи.
И наконец, важным критерием правильного позиционирования Альтами СМ0745 являются хорошие отзывы тех, кто решил проверить в работе соверменную альтернативу МБС-10. Среди таких компаний: главные управления ЦБ РФ по регионам, экспертно-криминалистические центры РФ, десятки НИИ и других учебно-исследовательских центров, а также различные лаборатории государственных и частных промышленных предприятий.

О компании Альтами

Компания Альтами на рынке микроскопии пару лет назад отпраздновала свой первый юбилей - 10 лет. И все это время мы развивались в стремлении найти индивидуальный подход и предложить высококачественное оборудование на 100% удовлетворяющее требованиям каждого клиента, будь то крупный завод или ремесленник-ювелир. Очень многие клиенты остаются с нами надолго, советуют нас знакомым, присылают благодарственные письма и оставляют сообщения на различных форумах. Мы очень признательны им за это, ведь только так мы понимаем, что делаем правильные вещи.

Внешний вид и особенности

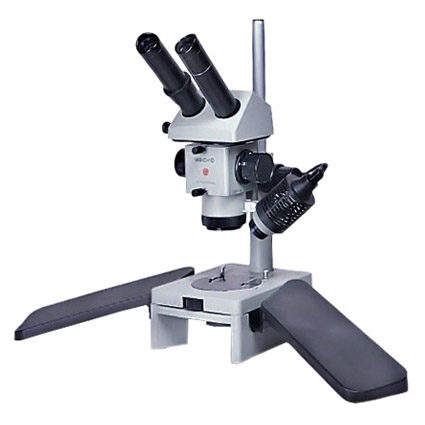

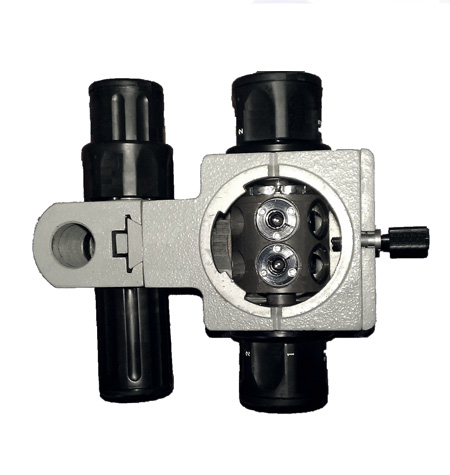

  • Особенности микроскопа МБС-10
  • Особенности микроскопа МБС-10
  • Особенности микроскопа МБС-10
  • Особенности микроскопа МБС-10
Особенности микроскопа МБС-10 Особенности микроскопа МБС-10 Особенности микроскопа МБС-10 Особенности микроскопа МБС-10

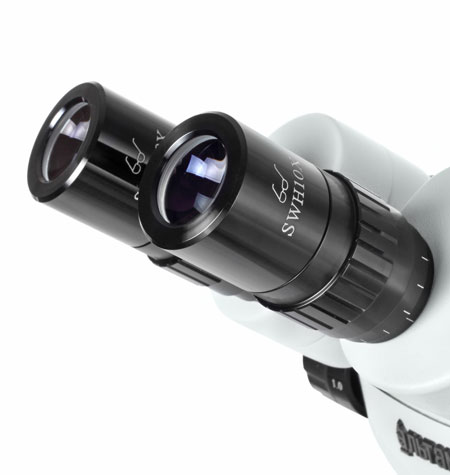

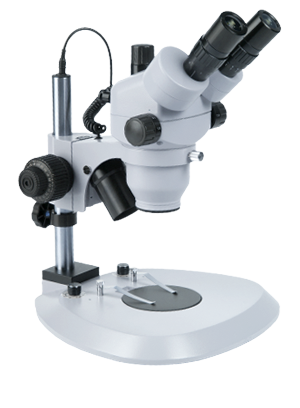

  • Особенности микроскопа Альтами СМ0745
  • Особенности микроскопа Альтами СМ0745
  • Особенности микроскопа Альтами СМ0745
  • Особенности микроскопа Альтами СМ0745
Особенности микроскопа Альтами СМ0745 Особенности микроскопа Альтами СМ0745 Особенности микроскопа Альтами СМ0745 Особенности микроскопа Альтами СМ0745
Оптические схемы
МБС-10
Альтами СМ0745
Интересный факт
Работы по созданию ряда микроскопов МБС-9, затем МБС-10 начались в середине 80-х годов прошлого века. За основу был взят один из популярных в то время стереомикроскопов немецкого производителя.
Интересный факт
Самым простым решением при создании микроскопа со стереоскопическим эффектом явилось объединение двух монокулярных микроскопов, наклоненных под углом друг к другу. Эта схема известна, как схема Грену.

Оптическая система Аббе

Оптическая система Аббе предполагает наличие двух параллельных световых пучка, сформированных одним объективом, состоящим из линз большого диаметра. Свет, прошедший через объект или отразившийся от него, заполняет входную апертуру объектива, а при выходе из объектива разделяется на два равных пучка посредством двух выходных апертур. Эти пучки света отклонены друг относительно друга на 12-17 градусов. Далее, за объективом установлены парные линзовые системы для изменения увеличения.

Достоинства:
  • - точные результаты при измерении;
  • - большое поле зрения;
  • - большая кратность трансфокатора;
  • - большая кратность увеличения;
  • - точная цветопередача.
Недостатки:
  • - меньше рабочее расстояние;
  • - высокая цена и сложность производства.

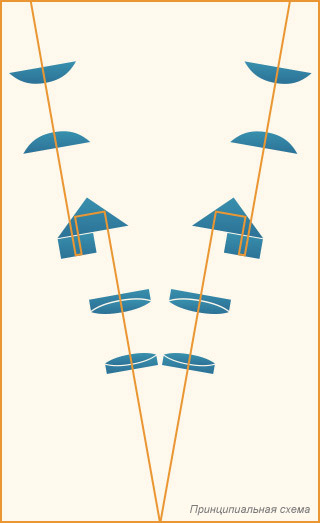

Оптическая система Грену

Оптическая система Грену характеризуется наличием в конструкции стереомикроскопа двух независимых объективов, расположенных под небольшим углом друг к другу. Каждый объектив формирует свое независимое изображение объекта, и передает его на соответствующий окуляр. Таким образом, левый глаз наблюдателя видит одно изображение, сформированное левым объективом, а правый глаз - другое, сформированное правым объективом. Два изображения соединяются в единый образ в коре головного мозга, что и обеспечивает стереоэффект.

Достоинства:
  • - большая разрешающая способность;
  • - большая глубина резкости;
  • - компактная конструкция;
  • - большое рабочее расстояние;
  • - невысокая стоимость и простота производства.
Недостатки:
  • - нет коррекции кривизны поля.
Сравнительная таблица параметров
МБС-10 Альтами СМ0745
Аббе (Abbe Optical System)
Оптическая система
Грену (Greenough Optical System)
4.6Х, 8.2Х, 16.3Х, 32.4Х, 56.3Х
(окуляры 8Х, дискретная смена увеличений)
Увеличение
7Х-45Х
(окуляры 10Х, плавная смена увеличений)
2.2Х-201Х
Общий диапазон возможных увеличений с дополнительной оптикой
2.59Х-270Х
83-1.1 мм
Потенциально возможное поле зрения с дополнительной оптикой
88.8-1.9 мм
бинокулярная, подключение камеры возможно с помощью дополнительного сплиттера
Насадка

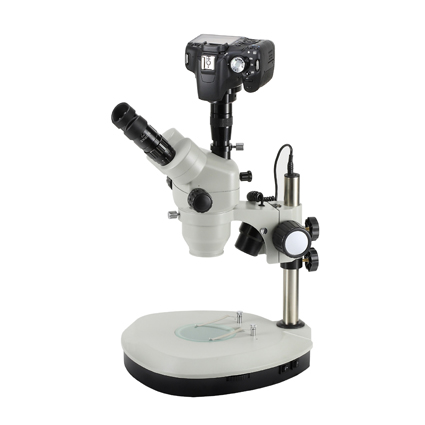

бинокулярная (СМ0745) или тринокулярная (СМ0745-Т)
45°
Угол наклона тубусов
45°
56-72 мм
Регулировка межзрачкового расстояния
52-75 мм
на левом окуляре ±5 диоптрий
Диоптрийная подстройка
независимая для двух окуляров, диапазон подстройки ±6 дптр
50 мм
Диапазон фокусировки
95 мм
95 мм
Рабочее расстояние
118 мм
170 мм
Рабочее расстояние с дополнительной оптикой
275 мм

Показать таблицы увеличений

МБС-10
Окуляры: 8Х* 14Х*
Объективы
(рабочее расстояние):
Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм
F=90
(95 мм)*
4.6
8.2
16.3
32.4
56.3
39.6
22.4
11.2
5.6
3.2
8.1
14.3
28.6
56.9
100.5
28.2
15.9
8
4
2.3
F=190
(170 мм)
2.2
3.9
7.7
15.4
21.7
83
47
24
12
6.7
3.8
6.8
13.6
27.0
47.6
60
33.6
16.8
8.5
4.8
F=90 с насадкой 2Х
(25 мм)
9.2
16.3
32.6
64.9
114
20
11.2
5.6
2.8
1.6
16.3
28.7
57.2
113.8
201
14.1
8
4
2
1.1

* - стандартная комплектация

Альтами СМ0745
Окуляры: SWH10X/23* SWF15X/17 SWF20X/14 SWF30X/9
Объективы (рабочее расстояние): Увеличе- ние, крат Видимое поле, мм Увеличе- ние, крат Видимое поле, мм Увеличе- ние, крат Видимое поле, мм Увеличе- ние, крат Видимое поле, мм
Без объектива (118 мм)* 7-45 32.8-5.1 10.5-67.5 24.3-3.8 14-90 20-3.1 21-135 12.9-2
0.37X (275 мм) 2.59-16.1 88.8-13.8 3.89-25 65.6-10.2 5.18-33.3 54.1-8.4 7.77-50 34.7-5.4
0.5X (195 мм) 3.5-22.5 65.7-10.2 5.3-33.8 48.6-7.6 7-45 40-6.2 10.5-67.5 25.7-4
0.7X (145 мм) 4.9-31.5 46.9-7.3 7.4-47.2 34.7-5.4 9.8-63 28.6-4.4 14.7-94.5 18.4-2.9
1.5X (58 мм) 10.5-67.5 21.9-3.4 15.8-101 16.2-2.5 21-135 13.3-2.1 31.5-202 8.6-1.6
2.0X (35 мм) 14-90 16.4-2.6 21-135 12.1-1.9 28-180 10-1.6 42-270 6.4-1

* - стандартная комплектация

Возможности приближения

Почувствуйте разницу!

Нажмите на название микроскопа, диапазон и тип увеличения которого хотите посмотреть.
Перемещайте ползунок справа от окуляра и смотрите, как изменяется изображение внутри.

У МБС-10, из-за особенностей его
конструкции, увеличение пошаговое,
при этом промежуточные значения
недоступны.

Почувствуйте разницу!

Нажмите на название микроскопа, диапазон и тип увеличения которого хотите посмотреть.
Перемещайте ползунок справа от окуляра и смотрите, как изменяется изображение внутри.

У Альтами СМ0745 увеличение
изменяется плавно во всём
доступном диапазоне.
Аксессуары
Окуляры для МБС-10
Окуляры для СМ0745
Окуляр 8x
Окуляр 8x
  • Увеличение 8 крат
  • Поле зрения 22.4 мм
Окуляр SWH10X/23
SWH10X/23
  • Увеличение 10 крат
  • Поле зрения 23 мм
Окуляр 14x
Окуляр 14x
  • Увеличение 14 крат
  • Поле зрения 16 мм
Окуляр SWF15X/17
SWF15X/17
  • Увеличение 15 крат
  • Поле зрения 17 мм
Окуляр SWF20X/14
SWF20X/14
  • Увеличение 20 крат
  • Поле зрения 14 мм
Окуляр SWF30X/9
SWF30X/9
  • Увеличение 30 крат
  • Поле зрения 9 мм
Объективы для МБС-10
Объективы для СМ0745
Объектив с фокусом 90 мм
Объектив с фокусом 90 мм
  • Увеличение 2х
  • Рабочее расстояние, 95 мм
Объектив 0.37х
Объектив 0.37х
  • Увеличение 0.37х
  • Рабочее расстояние 275 мм
Объектив с фокусом 190 мм
Объектив с фокусом 190 мм
  • Увеличение 1х
  • Рабочее расстояние, 170 мм
Объектив 0.5х
Объектив 0.5х
  • Увеличение 0.5х
  • Рабочее расстояние 195 мм
Объектив насадка 2х
Насадка 2х для объектива с фокусом 90 мм
  • Увеличение 2х (с объективом F=90 - 4х)
  • Рабочее расстояние, 25 мм
Объектив 0.7х
Объектив 0.7х
  • Увеличение 0.7х
  • Рабочее расстояние 145 мм
Объектив 1.5х
Объектив 1.5х
  • Увеличение 1.5х
  • Рабочее расстояние 58 мм
Объектив 2.0х
Объектив 2.0х
  • Увеличение 2.0х
  • Рабочее расстояние 35 мм
Столы для МБС-10
Столы для СМ0745
Стол для МБС
Стол для МБС
  • Основание со встроенным зеркалом для организации наблюдений объектов в проходящем свете с помощью установки осветителя косого света
  • Габаритные размеры: 238х164х459 мм
Стол СМ-1
СМ-1
  • Держатель с грубой фокусировкой
  • Без встроенных осветителей
  • Габариты 283x292x271.5 мм (ШxДxВ)

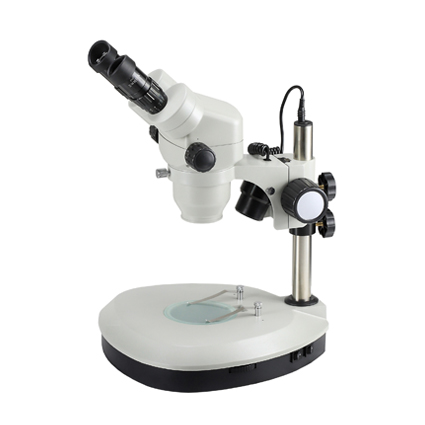

Стол СМ-2
СМ-2
  • Держатель с грубой фокусировкой
  • Встроенный в основание осветитель проходящего света (флуоресцентная лампа FSL G23 220В/5Вт или светодиод 3W)
  • Встроенный в держатель осветитель косого света (галогенная лампа MR-11 6В/10Вт или светодиод 3W)
  • Габариты 283x292x303.5 мм (ШxДxВ)
Стол СМ-4
СМ-4
  • Держатель с грубой фокусировкой
  • Встроенные галогенные осветители проходящего и отраженного света 6В/10Вт
  • Диапазон фокусировки 95 мм
  • Габариты 283x292x250 мм (ШxДxВ)
Стол СМ-5
СМ-5
  • Держатель с грубой фокусировкой
  • Без встроенных осветителей
  • Габариты 170x245x271.5 мм (ШxДxВ)
Стол СМ-6
СМ-6
  • Держатель с грубой фокусировкой
  • Встроенный в основание осветитель проходящего света (флуоресцентная лампа FSL G23 220В/5Вт или светодиод 3W)
  • Встроенный в держатель осветитель косого света (галогенная лампа MR-11 6В/10Вт или светодиод 3W)
  • Габариты 170x245x303.5 мм (ШxДxВ)
Стол СМ-10
СМ-10
  • Держатель с грубой фокусировкой
  • Без встроенных осветителей
  • Основание из гнутого металлического листа
  • Габариты 400x300x371.5 мм (ШxДxВ)
Стол СМ-11
СМ-11
  • Держатель с грубой фокусировкой
  • Без встроенных осветителей
  • Тяжелое основание (5 кг)
  • Габариты 181x245x272 мм (ШxДxВ)
Стол СМ-12
СМ-12
  • Держатель с грубой и точной фокусировкой
  • Встроенные галогенные осветители проходящего и отраженного света 6В/10Вт
  • Диапазон фокусировки 95 мм
  • Габариты 283x292x250 мм (ШxДxВ)
Стол СМ-13
СМ-13
  • Держатель с грубой и точной фокусировками
  • Настройка тугости вращения ручки грубой фокусировки
  • Без встроенных осветителей
  • Габариты 283x292x271.5 мм (ШxДxВ)
Стол СМ-14
СМ-14
  • Держатель с грубой и точной фокусировками
  • Настройка тугости вращения ручки грубой фокусировки
  • Встроенный в основание осветитель проходящего света (флуоресцентная лампа FSL G23 220В/5Вт или светодиод 3W)
  • Встроенный в держатель осветитель косого света (галогенная лампа MR-11 6В/10Вт или светодиод 3W)
  • Габариты 283x292x303.5 мм (ШxДxВ)
Стол СМ-16
СМ-16
  • Держатель с грубой и точной фокусировками
  • Настройка тугости вращения ручки грубой фокусировки
  • Без встроенных осветителей
  • Тяжелое основание (5 кг)
  • Габариты 181x245x272 мм (ШxДxВ)
Стол СМ-17
СМ-17
  • Держатель с грубой фокусировками
  • Встроенный в основание осветитель проходящего света (светодиодная модуль)
  • Встроенный в держатель осветитель косого света (светодиодный модуль)
  • Габариты 292x283x271.5 мм (ШxДxВ)
Стол СМ-19
СМ-19
  • Держатель с грубой и точной фокусировками
  • Настройка тугости вращения ручки грубой фокусировки
  • Встроенный в основание осветитель проходящего света (светодиодная модуль)
  • Встроенный в держатель осветитель косого света (светодиодный модуль)
  • Габариты 292x283x271.5 мм (ШxДxВ)
Штативы для МБС-10
Штативы для СМ0745
Штатив универсальный УШ
Штатив универсальный УШ
  • Диапазон перемещения по вертикали 220 мм
  • Диапазон перемещения по горизонтали 150 мм
  • Габаритные размеры 248х380х400 мм (ШxДxВ)
  • Масса, не более 6,5 кг
Штатив СМ-У1 (СМ-У1С)
Штатив СМ-У1 (СМ-У1С)
  • Вылет плавно регулируется в пределах 57 мм
  • Возможно крепление оптической головы под разными углами
  • Может поставляться на массивном основании (СМ-У1) или на струбцине (СМ-У1С)

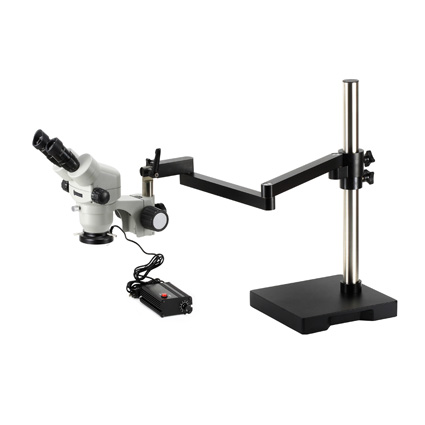

Штатив СМ-У2 (СМ-У2С)
Штатив СМ-У2 (СМ-У2С)
  • Вылет плавно регулируется в пределах 43 мм
  • Конструкция штатива позволяет значительно расширить рабочую зону
  • Возможно крепление оптической головы под разными углами
  • Может поставляться на массивном основании (СМ-У2) или на струбцине (СМ-У2С)

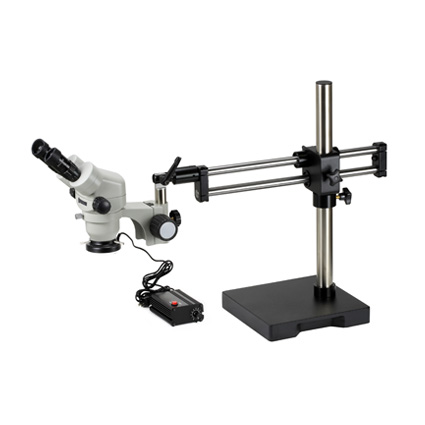

Штатив СМ-У3 (СМ-У3С)
Штатив СМ-У3 (СМ-У3С)
  • В крепление поперечной штанги, состоящей из двух параллельных стальных трубок, установлены подшипники скольжения, что позволяет быстро и свободно перемещать микроскоп
  • Возможно крепление оптической головы под разными углами
  • Может поставляться на массивном основании (СМ-У3) или на струбцине (СМ-У3С)
Штатив СМ-У4 (СМ-У4С)
Штатив СМ-У4 (СМ-У4С)
  • Специальный противовес на горизонтальной штанге позволяет уменьшить размеры основания, а также свободно вращать микроскоп вокруг оси вертикальной штанги во время работы
  • Возможно крепление оптической головы под разными углами
  • Может поставляться на массивном основании (СМ-У4) или на струбцине (СМ-У4С)
Осветители для МБС-10
Осветители для СМ0745
Кольцевой волоконный осветитель (КВО)
Кольцевой волоконный осветитель (КВО)
  • Кольцевой оптоволоконный световод крепится непосредственно на микроскоп и позволяет получить бестеневое освещение объекта исследования
  • Угол наклона выходных каналов в пределах 0o - 35o
  • Габаритные размеры 850х110х60 мм
  • Масса 0,5 кг
Осветитель оптоволоконный кольцевой
Осветитель оптоволоконный кольцевой
  • Кольцевой оптоволоконный световод крепится непосредственно на микроскоп и позволяет получить бестеневое освещение объекта исследования
  • Источник света галогенная лампа 21 В/150 Вт, цветовая температура >3000K, световой поток >100000 Люкс, спектральный диапазон 450-700 нм
  • Габаритные размеры 208х105х124 мм
Волоконный осветитель (ВО)
Волоконный осветитель (ВО)
  • Двухжгутовый оптоволоконный световод имеет достаточную жесткость для того, чтобы сохранять приданную ему форму
  • Габаритные размеры мм 840х40х40
  • Масса 0,5 кг
Осветитель оптоволоконный двужгутовый
Осветитель оптоволоконный двужгутовый
  • Двухжгутовый оптоволоконный световод имеет достаточную жесткость для того, чтобы сохранять приданную ему форму
  • Источник света галогенная лампа 21 В/150 Вт, цветовая температура >3000K, световой поток >100000 Люкс, спектральный диапазон 450-700 нм
  • Габаритные размеры 208х105х124 мм
Осветительный блок (ОБ)
Осветительный блок (ОБ)
  • Оптоволоконный световод проходящего света используется для наблюдения полупрозрачных объектов или для подсветки силуэта объекта исследования (например, отверстия на электронных платах)
  • Напряжение питания 200 В
  • Потребляемая мощность, не более 100 Вт
  • Источник света лампа КГИ 12-75
  • Габаритные размеры 290х120х160 мм
  • Масса 4,0 кг
Осветитель оптоволоконный проходящего света
Осветитель оптоволоконный проходящего света
  • Оптоволоконный световод проходящего света используется для наблюдения полупрозрачных объектов или для подсветки силуэта объекта исследования (например, отверстия на электронных платах)
  • Источник света галогенная лампа 21 В/150 Вт, цветовая температура >3000K, световой поток >100000 Люкс, спектральный диапазон 450-700 нм
  • Размер элемента 178х110х20 мм
  • Габаритные размеры 208х105х124 мм
Кронштейн осветителя КО (пара)
Кронштейн осветителя КО (пара)
  • Габаритные размеры 300х60х60 мм
  • Масса 0,8 кг
Осветитель светодиодный двужгутовый с креплением на штангу
Осветитель светодиодный двужгутовый с креплением на штангу
  • Двухжгутовый осветитель имеет специальное крепление для установки на вертикальные или горизонтальные штанги столов и штативов
  • Специальная конструкция жгутов позволяет фиксировать их для организации освещения под разными углами
  • Размеры блока питания 140х98х52 мм, длина жгутов 450 мм, источник освещения: два светодиода по 3 Вт
Осветитель светодиодный кольцевой
Осветитель светодиодный кольцевой
  • Кольцевой светодиодный осветитель крепится на микроскоп и позволяет получить бестеневое освещение объекта исследования
  • Источник освещения: восемь светодиодов по 1 Вт, цветовая температура 6400К
  • Рабочее расстояние 50-250 мм
Цены
  • СМ0745+СМ-2

    Самая простая и доступная по цене комплектация. Включает все необходимое для широкого спектра повседневных задач: от пайки плат и мелкого ремонта до контроля качества деталей и проверки подлинности ценных бумаг.

    Компактный стол снабжен встроенным галогенным осветителем косопадающего света и встроенным флуоресцентным осветителем проходящего света.

    Увеличение без дополнительной оптики составляет 7-45 крат, рабочее расстояние - 118 мм. С помощью дополнительной оптики эти характеристики могут быть изменены.

    45 500 руб.*
    Заказать
  • СМ0745+У3+ДГ76+СКО

    Бинокулярная голова в стандартной комплектации закреплена на штативе, позволяющем быстро и свободно перемещать микроскоп вперед-назад.

    Пригодится при работе с протяженными по площади объектами, а также для экономии рабочего пространства.

    Закрепленный на оптической голове светодиодный кольцевой осветитель позволяет получить бестеневое освещение именно той области, которую в данный момент просматривает пользователь.

    83 500 руб.*
    Заказать
  • СМ0745-Т+СМ-2+адаптер

    Комплектация для тех, у кого есть желание использовать свой зеркальный цифровой фотоаппарат в качестве устройства захвата изображений с микроскопа.

    В комплекте стереомикроскоп в тринокулярном исполнении (увеличение 7-45 крат, рабочее расстояние 118 мм) и самый простой стол с двумя осветителями (косопадающего и проходящего света), а также имеет фотоадаптер, позволяющий подключить к микроскопу уже имеющийся у пользователя зеркальный фотоаппарат Canon или Nikon.

    С помощью дополнительной оптики увеличение и рабочее расстояние могут быть изменены.

    70 500 руб. (для Canon EOS)*
    Заказать
  • СМ0745+У2+ДГ76+СКО

    Удобный комплект для изучения крупных объектов (большие печатные платы, проверяемые на подлинность или реставрируемые картины, сборные изделия), а также для экономии пространства на рабочем месте, когда на одном столе совмещают исследования и другие манипуляции.

    Голова закреплена на трехплечевом штативе, позволяющем легко перемещать микроскоп влево-вправо и вперед-назад, не меняя высоты фокусировки. Светодиодный кольцевой осветитель дает бестеневое освещение области, просматриваемой пользователем, передвигаясь вместе с оптической головой.

    69 500 руб.*
    Заказать
  • СМ0745-Т+СМ-19+ДСО

    Двужгутовый светодиодный осветитель экономит место на рабочем столе и позволяет организовать освещение под любым углом, что удобно при маленьких рабочих расстояниях и наблюдении объектов сложной формы. Также для более удобной работы с очень мелкими объектами в комплекте предусмотрен держатель с точной фокусировкой.

    Голова стереомикроскопа устанавливается на компактный стол со встроенными экономичными и долговечными светодиодными осветителями проходящего и косопадающего света.

    76 500 руб.*
    Заказать
  • Микроскоп МБС-10
    Микроскоп МБС-10

    Стандартная комплектация микроскопа МБС-10, предназначенного для наблюдения объемных предметов, а также тонких пленочных и прозрачных объектов. Комплект состоит из корпуса с барабаном, бинокулярной насадки, столика для работы в отраженном свете, столика для работы в проходящем свете, блока питания, объектива f'=90мм, осветителя, кронштейна, подлокотников, окуляров 8 и 14 крат.

    82 500 руб.*
* — все цены актуальны на 13 июня 2018
